Met meer dan 100 jaar toegewijd aan technische vooruitgang zijn wij een toonaangevende fabrikant op het gebied van frequentieregelaars, servoaandrijvingen, besturingstechnologie en robotica.
Uw productie. Uw keuze. Onze beste.
Sigma-7 servoaandrijvingen
Kies voor meer efficiëntie in uw toepassing
Het intelligente systeemontwerp van onze Sigma-7 serie garandeert een hoge algehele efficiëntie en prestaties van uw machines en apparatuur. Sigma-7 servoaandrijvingen zijn eenvoudig te implementeren, in bedrijf te stellen en te gebruiken. Geavanceerde functies zoals trillingsonderdrukking verminderen de belasting op machineonderdelen en verbeteren de verwerkingscapaciteit aanzienlijk.
Zeven redenen voor Sigma-7
Breed vermogensbereik
- Zeer compacte motoren van 50 W tot 15 kW

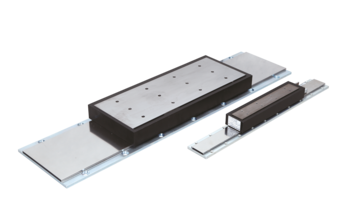

- Lineaire motoren met ijzeren kern en ijzerloos met een piekkracht tot 7.560 N

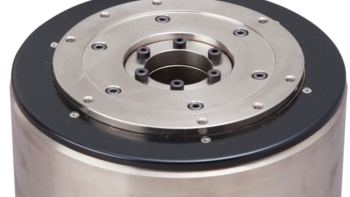

- Directe aandrijvingen met koppels van 2 Nm tot 600 Nm
Lagere productiekosten
- Snelheidslusbandbreedte van 3,1 kHz
- Kortere bezinkingstijd, kortere positioneringstijd, hogere verwerkingscapaciteit
Hogere prestaties
- Overbelasting 350 % gedurende 3 - 5 seconden
- Hoog piekkoppel, snelle acceleratie
Energiebesparing en hogere productiviteit
- Hoog piekkoppel, snelle acceleratie, geen overgedimensioneerde versterker
- Lichtgewicht mechanica
Soepele integratie van verplichte wettelijke veiligheidsnormen
- De STO-functie is standaard geïmplementeerd in alle servoversterkers van de Sigma-7-serie
- Bouw veiligere machines - Sigma-7 veiligheidsmodules voldoen aan de eisen van SIL3/PLe (Cat. 3)
- De functies SS1, SS2, SOS en SLS zijn standaard in elke veiligheidsmodule
- 3 verschillende optiemodules zijn beschikbaar met tot 14 veiligheidsfuncties
Zeer geringe warmteontwikkeling
- Geoptimaliseerd magnetisch circuit verbetert motorefficiëntie
- Verbeterd motorrendement vermindert warmteontwikkeling met ongeveer 20 %
- Omgevingstemperatuur van -5 tot 55 °C (max. 60 °C met derating)
24-bits absolute encoder van het volgende niveau voor maximale nauwkeurigheid
- Resolutie van 16 miljoen pulsen per omwenteling voor uiterst nauwkeurige positionering
Zeer hoge precisie in combinatie met een snelle, soepele werking
- Rimpelingcompensatie voor de hoogste eisen aan soepelheid en dynamiek
- Zelfs voor machines waarvoor de snelheidslusversterking niet hoog kan worden ingesteld
Nog meer betrouwbaarheid voor uw productie
- Meer dan 22 miljoen servosystemen in het veld
- Betere betrouwbaarheid van de machine, lagere service- en onderhoudskosten, minder uitvaltijd
Snelle installatie in slechts 3 minuten
Presets in de versterkersoftware vereenvoudigen de inbedrijfstelling. Een 'tuning-loze' functie maakt onmiddellijk gebruik mogelijk zonder de noodzaak van complexe parametrisering of speciale kennis van regelapparatuur, terwijl een auto-tuning functie zorgt voor een snelle aanpassing.
Ruimtebesparend
De nieuwe behuizing in boekvorm maakt zij-aan-zij installatie van versterkers mogelijk, zelfs in kleine ruimten. Dit maakt het mogelijk om een hoge prestatiedichtheid in een kast te realiseren. De benodigde ruimte wordt tot een minimum beperkt, waardoor de versterker en de aandrijfelektronica in de machine kunnen worden geïntegreerd.
Milieuvriendelijk
De motorefficiëntie vermindert de warmteontwikkeling met maximaal 20 %. De mogelijke DC-vermogenskoppeling van assen maakt energiedeling en energiebesparingen tot 30 % mogelijk.
Kostenbesparing
Sigma-7 verlaagt de totale kosten door snellere machine setup, hogere verwerkingscapaciteit met meer producten in minder tijd en minder machinestilstand door zijn hoge betrouwbaarheid.
Besparingen door prestaties
Met een "best in class" frequentierespons van 3,1 kHz, kunnen Sigma-7 SERVOPACKs de insteltijd terugbrengen tot minder dan 4 ms. Vergeleken met een standaard systeem met bijvoorbeeld 40 ms insteltijd, kan een pick & place unit gebaseerd op Sigma-7 componenten een aanzienlijke hoeveelheid geld besparen.
~23 €
Extra inkomsten per uur
~375 €
Extra inkomsten per 16 uur
>1,875 €
Extra inkomsten per 5 dagen
>93k €
Extra inkomsten per jaar
40 ms insteltijd bij gebruik van standaard servoaandrijvingen
| Lengte van de as | Verplaatsen | Afwikkelen | Bewegen | Zetten | Tijd per onderdeel | Onderdelen per minuut | Onderdelen per uur | Prijs per onderdeel | Opbrengst per uur |
|---|---|---|---|---|---|---|---|---|---|
| X = 200 mm | 0.5 s | 0.04 s | 0.5 s | 0.04 s | 1.56 s | 38.46 | 2307 | 0.1 € | 230.77 € |
| X = 200 mm | 0.2 s | 0.04 s | 0.2 s | 0.04 s | |||||
| Totaal | 0.7 s | 0.08 s | 0.7 s | 0.08 s |
4 ms insteltijd met gebruik van Sigma-7
| Lengte van de as | Verplaatsen | Afwikkelen | Bewegen | Zetten | Tijd per onderdeel | Onderdelen per minuut | Onderdelen per uur | Prijs per onderdeel | Opbrengst per uur |
|---|---|---|---|---|---|---|---|---|---|
| X = 200 mm | 0.5 s | 0.004 s | 0.5 s | 0.004 s | 1.416 s | 42.37 | 2542 | 0.1 € | 254.24 € |
| X = 200 mm | 0.2 s | 0.004 s | 0.2 s | 0.004 s | |||||
| Totaal | 0.7 s | 0.008 s | 0.7 s | 0.008 s |
Servosystemen van de volgende generatie
Met meer dan 22 miljoen servosystemen in het veld beschikken wij over veel ervaring en technische knowhow op het gebied van motion en control. Het resultaat: Uitstekende prestaties en een extreem laag storingspercentage.
Met onze Sigma-7-serie zijn we erin geslaagd een meesterwerk in betrouwbare precisieprestaties te creëren. Dankzij de slimme functies is opstarten in slechts enkele minuten mogelijk.
Snelle, toepassingsspecifieke aanpassingen van de aandrijving en een maximale productoutput zijn gegarandeerd.

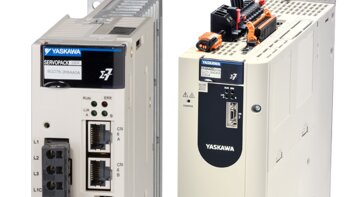

SERVOPACKS
- Eén & dubbele asversterker
- Eén versterker voor lineaire & roterende motoren
- SIL 3 voor STO, PL-e CAT 3
- Frequentiebereik snelheid: 3.1 kHz
- Geavanceerde veiligheidsfuncties SS1, SS2, SLS
- Terugkoppelingsopties
- Rimpelingcompensatie, trillingsonderdrukking, enz.

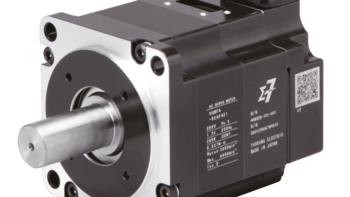

Servomotoren
- 24-bits encoder met hoge resolutie geïnstalleerd
- Hoge efficiëntie, lage warmteontwikkeling
- Drie motormodellen beschikbaar
- Lage massatraagheid SMG7A tot 7 kW
- Medium massatraagheid SGM7J tot 1,5 kW
- Medium massatraagheid SGM7G tot 15 kW
Bundels en losstaande componenten
Wij kunnen onze klanten zowel bundels als losstaande componenten aanbieden voor vele toepassingen in de automatiseringsindustrie.
High performance machine controller voor automatiseringstechnologie. Onze machinecontrollers beheren complexe systemen met servo- en AC-aandrijvingen. Highspeed communicatie zorgt voor high-performance en hoog-nauwkeurige motion control, zelfs voor complexe bewegingen.
- Tot 62 assen
- Communicatie: Modbus TCP/IP, MECHATROLINK-III, Ethernet (100 Mbit/s)
- PLCopen-functieblokken
- Herbruikbare codebibliotheek
De 4-assige hogesnelheidsrobot MOTOMAN MPP3 met parallel kinematisch systeem combineert de snelheid van het deltaconcept met een hoog draagvermogen en een groot werkbereik.
De MOTOMAN MPK is een snelle, 5-assige orderverzamelrobot die superieure prestaties en betrouwbaarheid levert voor het verwerken van voedsel, orderverzamelen, verpakken en andere snelle materiaaltransporttoepassingen.
- Minimale voetafdruk
- Snelle acceleratie en hoge snelheid verhogen de productiviteit
- Optionele vision en transportbandtracking voor maximale flexibiliteit
- Beheer elke systeemcomponent met één softwarepakket, uitgevoerd op één motion controller.
- Migreer een bewegingsas van servo's naar robots en weer terug, zonder de applicatiecode te wijzigen.
- En dit alles met hetzelfde IEC 61131-3-programmeerformaat waarmee uw team al vertrouwd is en zich al op zijn gemak voelt.
VIPA professionele touch panels met displayformaten van 4.3" tot 12.1", besturingssysteem Windows Embedded CE 6.0 en Runtime Movicon 11 kunnen universeel gebruikt worden.
VIPA eco-panelen in 4 verschillende schermformaten van 4,3" tot 15" zijn ontworpen voor maximale betrouwbaarheid en flexibiliteit, evenals een lange levensduur en kwaliteit.
Veiligheid in beweging
Yaskawa biedt een nieuwe generatie veiligheidsmodules, die zijn afgestemd op uw eisen. Zij volgen met SIL3/PLe en FSoE (FailSafe over EtherCAT) de nieuwste standaarden van de industrie.

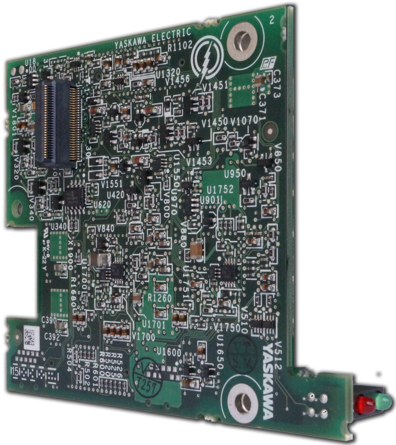

Geavanceerde veiligheidsmodule
Als het op veiligheid aankomt, zijn compromissen geen optie. Daarom integreren Yaskawa Sigma-7 servoaandrijvingen eenvoudig in FSoE-veiligheidsconcepten. Van de 14 beschikbare veiligheidsfuncties kunnen er 10 parallel werken. Dit maakt een veilige en eenvoudige besturing mogelijk, zelfs voor de meest complexe oplossingen. Sigma-7 veiligheidskaarten maken veilige bewegingen met hoge prestaties voor uw toepassing mogelijk.
- 14 vrij configureerbare veiligheidsfuncties tot SIL3/PLe
- Tot 10 veiligheidsfuncties kunnen parallel actief zijn
- Volledige toegang tot veiligheidsfuncties via FSoE
- Snelle en eenvoudige parametrisering met gecertificeerde Yaskawa configuratietool
- Interne parameter- en plausibiliteitscontrole garandeert veiligheidsoplossingen van hoge integriteit

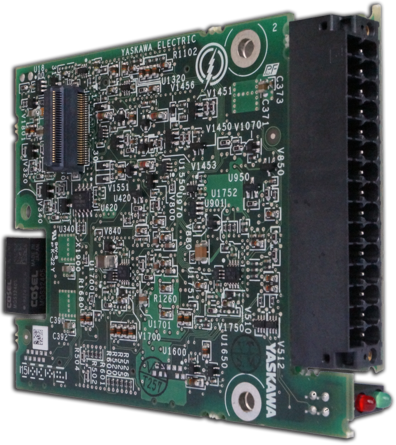

Geavanceerde veiligheidsmodule met aangehecht I/O-klemmenblok
De veiligheidsmodule met aangehecht I/O-klemmenblok biedt nog meer planningsvrijheid en flexibiliteit. Het klemmenblok voegt 6 veilige digitale I/O en 2 veilige analoge ingangskanalen toe aan de kaart. Bovendien maakt het de functies Veilige motortemperatuur en Veilig begrensd koppel mogelijk en biedt het in totaal 16 veiligheidsfuncties.

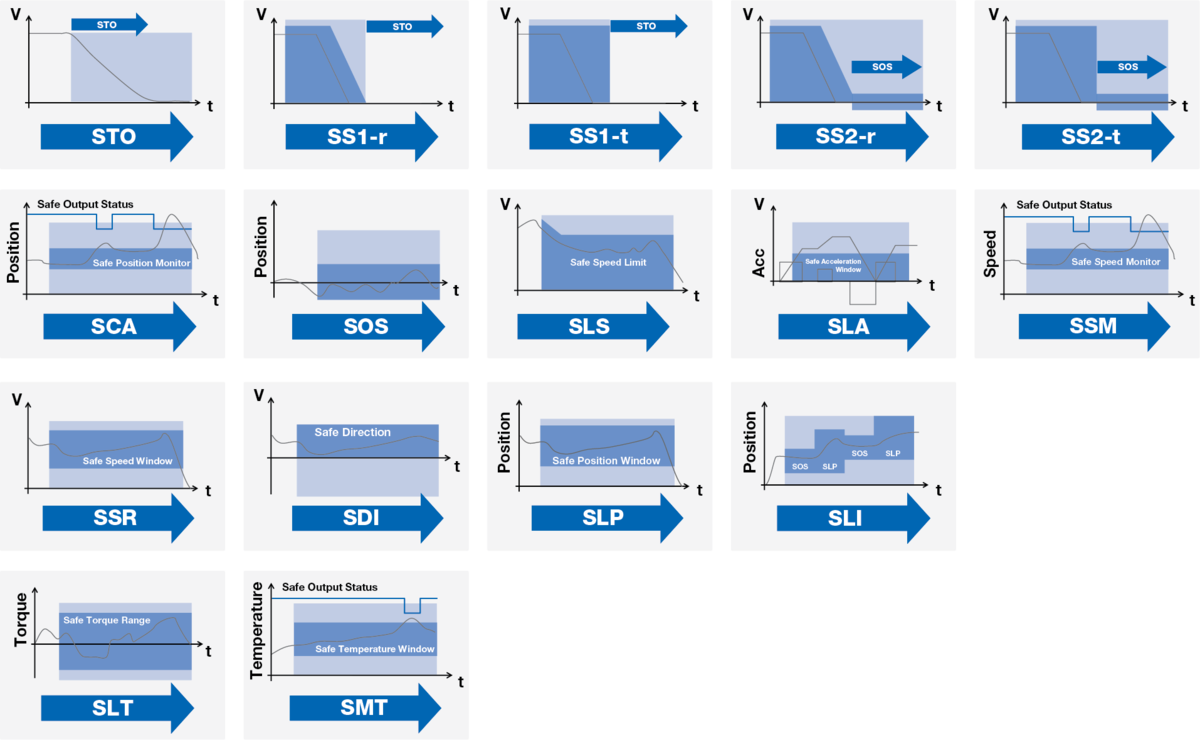

- 16 veiligheidsfuncties: STO, SS1-r, SS1-t, SS2-r, SS2-t, SOS, SLS, SSM, SDI, SLP, SSR, SLI, SCA, SLA, SLT, SMT.
- Tot 10 veiligheidsfuncties kunnen parallel actief zijn
- Volledige toegang tot veiligheidsfuncties via FSoE
- Snelle en eenvoudige parametrisering met gecertificeerde Yaskawa configuratietool
- Interne parameter- en plausibiliteitscontrole garandeert veiligheidsoplossingen van hoge integriteit
- 6 veilige digitale I/O cannellen en 2 SIL2/PLd geschikte analoge I/O's aan boord
- PT1000 ingang voor veilige motortemperatuurfunctie
- Analoge torsiesensor-ingang voor veilig gelimiteerd koppel
- Activering van veiligheidsfuncties zonder veiligheids-PLC
Weet u al wat u nodig heeft?
Als u al weet wat u nodig hebt en alleen zeker wilt zijn dat wij u het perfecte Sigma-7 pakket aanbieden, ga dan naar de configurator. U vindt er ook de technische gegevens en alle downloads die u nodig zou kunnen hebben - of het nu CAD-bestanden zijn voor het ontwerpen van uw machine, handleidingen, CAE-bestanden, brochures of software.
Nieuwsgierig? Vragen?
Mail ons. Dan nemen wij zo spoedig mogelijk contact met u op en voorzien u van de gewenste en benodigde informatie. Wij kijken uit naar uw aanvraag.
